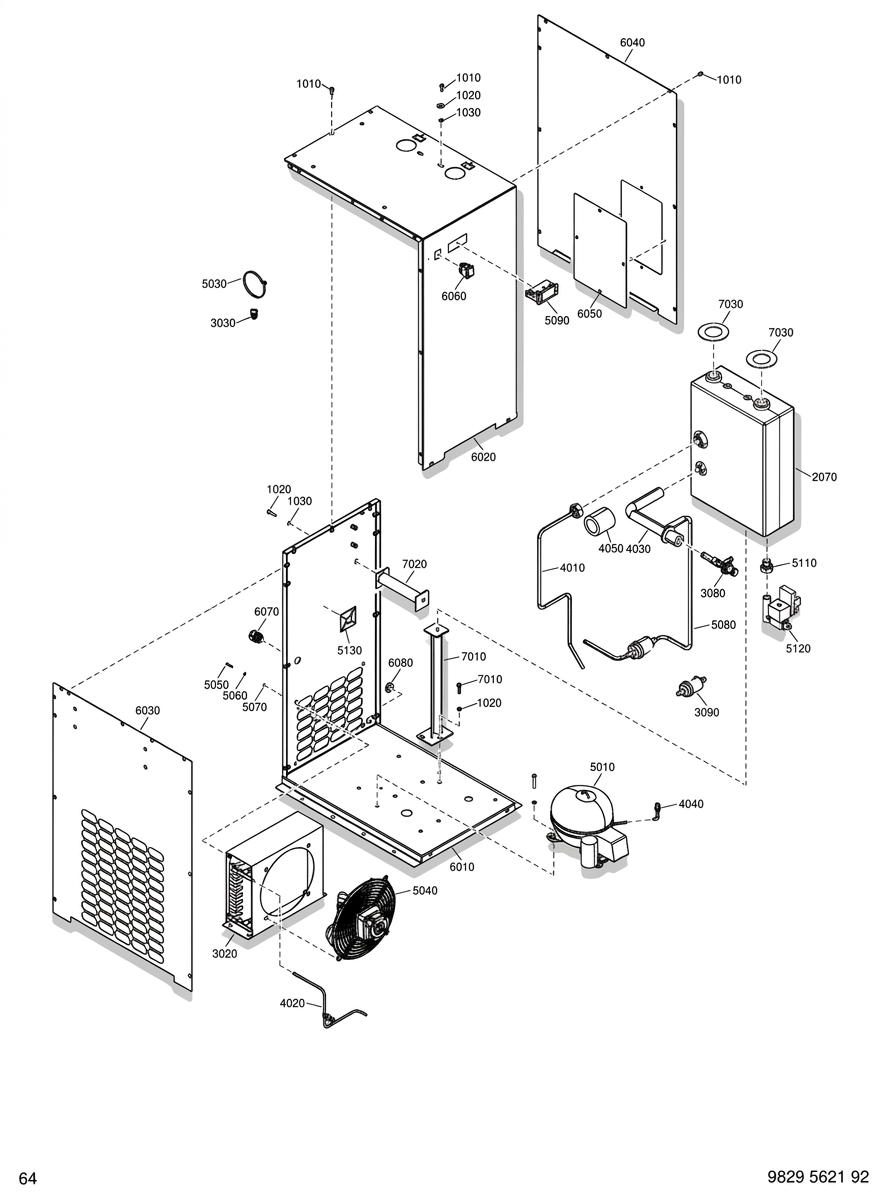

16.2. Осушитель — компоненты
Liutech L18.5 PM / L22 PM
Номера на схеме совпадают с номерами в таблице.
| № | Артикул | Деталь | Кол. | Цена | |
|---|---|---|---|---|---|
| 1 | 2205 7032 08 | Осушитель(17/04/2023 - н.в.) | 1 | … | |
| 1010 | 0215 0003 91 | Болт(17/04/2023 - н.в.) | 24 | … | |
| 1020 | 0300 0274 64 | Шайба(17/04/2023 - н.в.) | 24 | … | |
| 1030 | 1639 6904 20 | Наклейка(17/04/2023 - н.в.) | 1 | … | |
| 2070 | 1639 6956 46 | Теплообменник(17/04/2023 - н.в.) | 1 | … | |
| 6 | 1639 6605 73 | Теплообменник | 1 | … | |
| 7 | 1639 6955 24 | Изоляция | 1 | … | |
| 3020 | 1624 6074 62 | Конденсатор(17/04/2023 - н.в.) | 1 | … | |
| 3030 | 0348 0102 11 | Хомут кабельный(17/04/2023 - н.в.) | 1 | … | |
| 3080 | 1639 6636 08 | Клапан(17/04/2023 - н.в.) | 1 | … | |
| 3090 | 1639 6616 28 | Фильтр(17/04/2023 - н.в.) | 1 | … | |
| 12 | 2205 6877 84 | Трубка(17/04/2023 - н.в.) | 1 | … | |
| 13 | 2205 6877 81 | Трубка | 1 | … | |
| 5010 | 1639 6600 01 | Компрессор осушителя(20/04/2023 - н.в.) | 1 | … | |
| 5030 | 1624 6082 15 | Хомут кабельный(20/04/2023 - н.в.) | 4 | … | |
| 5040 | 2205 6829 21 | Вентилятор(20/04/2023 - н.в.) | 1 | … | |
| 5050 | 0215 0003 91 | Болт(20/04/2023 - н.в.) | 4 | … | |
| 5060 | 0333 3220 00 | Шайба стопорная(20/04/2023 - н.в.) | 4 | … | |
| 5070 | 0301 2321 00 | Шайба(20/04/2023 - н.в.) | 4 | … | |
| 5080 | 1639 6200 17 | Трубка(20/04/2023 - н.в.) | 20 | … | |
| 5090 | 1639 6960 32 | Контроллер(20/04/2023 - н.в.) | 1 | … | |
| 5110 | 2202 7618 00 | Сепаратор(20/04/2023 - н.в.) | 1 | … | |
| 5120 | 2205 6841 16 | Дренажный клапан(20/04/2023 - н.в.) | 1 | … | |
| 24 | 2205 6841 04 | Сетчатый фильтр | 1 | … | |
| 5130 | 1639 6959 89 | Клей(20/04/2023 - н.в.) | 1 | … | |
| 6010 | 2205 6208 61 | Панель(17/04/2023 - н.в.) L22 PM | 1 | … | |
| 6020 | 2205 6208 91 | Панель(17/04/2023 - н.в.) L22 PM | 1 | … | |
| 6030 | 2205 6209 01 | Панель(17/04/2023 - н.в.) L22 PM | 1 | … | |
| 6040 | 2205 7043 41 | Панель(17/04/2023 - н.в.) L22 PM | 1 | … | |
| 6050 | 2205 7043 51 | Панель(17/04/2023 - н.в.) L22 PM | 1 | … | |
| 6060 | 1624 6076 66 | Выключатель(17/04/2023 - н.в.) | 1 | … | |
| 6070 | 0698 5140 72 | Кабельный ввод(17/04/2023 - н.в.) | 1 | … | |
| 6080 | 0989 4220 08 | Втулка(17/04/2023 - н.в.) | 1 | … | |
| 7010 | 2205 7040 18 | Опора теплообменника(17/04/2023 - н.в.) | 1 | … | |
| 7020 | 2205 6924 44 | Опора теплообменника(17/04/2023 - н.в.) | 1 | … | |
| 7030 | 2205 6922 56 | Кольцо(17/04/2023 - н.в.) | 2 | … |
